監控設備硬盤錄像機、網絡(luò )攝像頭報警輸入輸出接線指導

發布時間:2016-03-31文字來源:武漢安防監控公司點擊數:

我們在監控安裝中有時要有報警功能,那硬盤錄像機報警線怎么接,網絡(luò )攝像頭如何接入報警器。下面是武漢監控公司博輝威視整理的監控設備報警接線方法:

硬盤錄像機報警(ALARM)輸入輸出均為開關量信號。(除了ATM專用DVR報警輸出的警號是12V),當報警輸出串接直流電源時請在12V 1A范圍內,否則會(huì )損壞設備并有觸電危險!

部分網絡(luò )攝像頭報警輸出都是采用晶體管,最大能承載能承載的電壓為直流12V,電流只能通過30mA。外接交流電需要加繼電器。

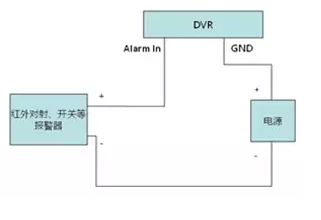

報警輸入接線方法
報警輸入接線方法

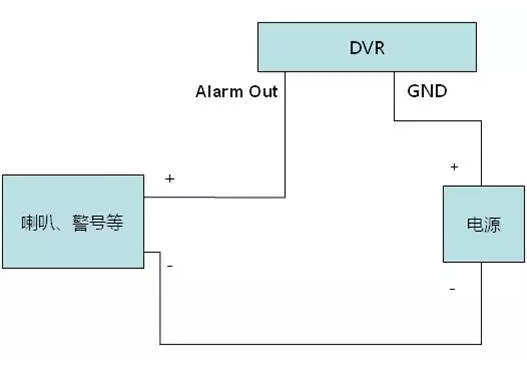

報警輸出接線方法
報警輸出接線方法

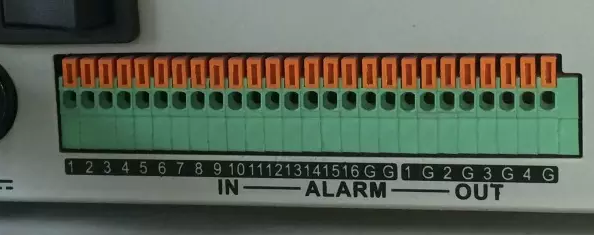

錄像機報警接口
錄像機報警接口
根據接線方法以及綠色端子上接口定義標識,把對應接口的線直接接入接線柱中,方法是按住橙色按鈕后將線接入,松開按鈕線就固定了。

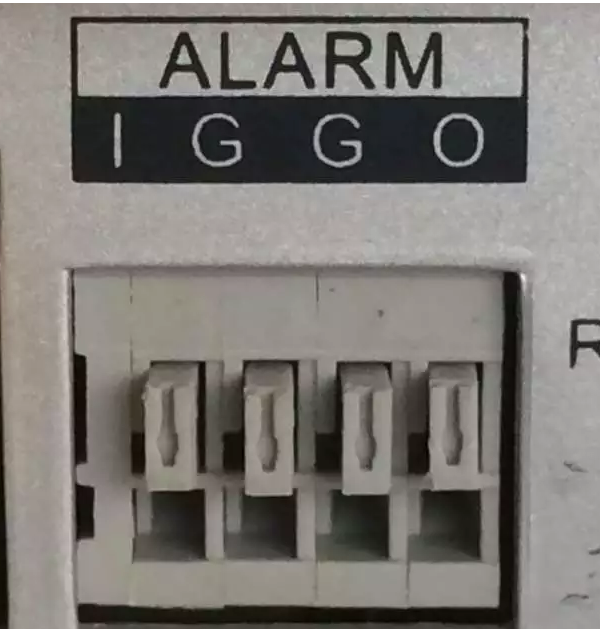

網絡(luò )攝像頭報警接口一
網絡(luò )攝像頭報警接口一
ALARM報警接口定義:
 I :報警輸入
G:GND接地
O:報警輸出
了解了接口定義后按照接線方法接線即可。

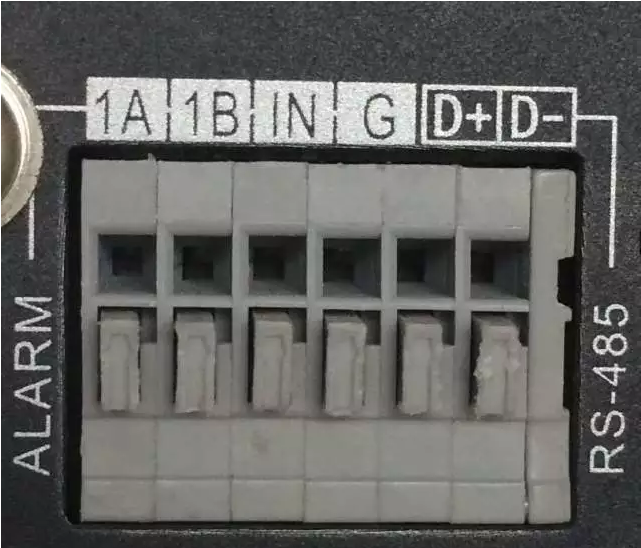

網絡(luò )攝像頭報警接口二
網絡(luò )攝像頭報警接口二
1A /1B:報警輸出接口
    IN    :報警輸入
  GND :接地
了解了接口定義后按照接線方法接線即可。
注:此類接口標記的網絡(luò )攝像頭本身有繼電器,外接交流電最大支持AC110V 500mA。

小貼士
怎樣判斷硬盤錄像機的報警端子是否正常?
報警輸入:
報警接口不要接線,將報警設為常閉,看是否報警,如果報警,說明接口沒問題。
報警輸出:
用萬用表短接,萬用表叫說明接口正常。
